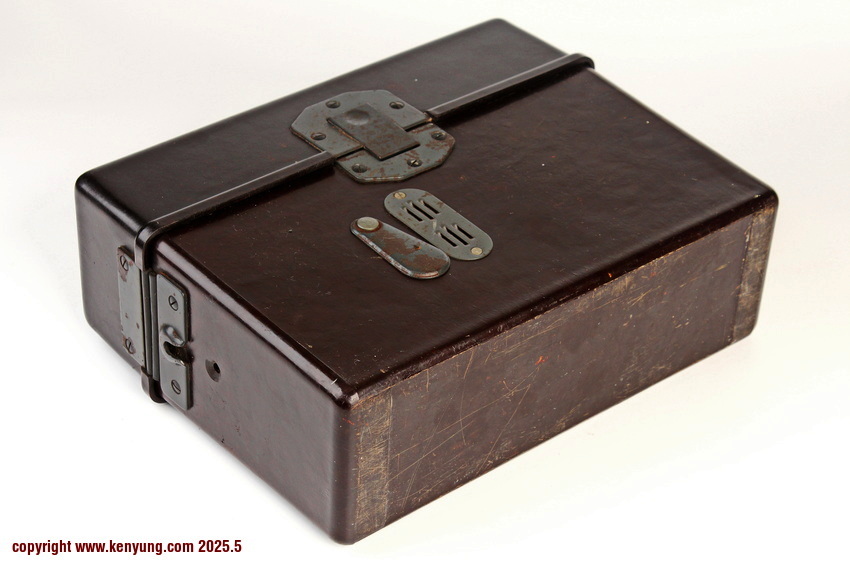

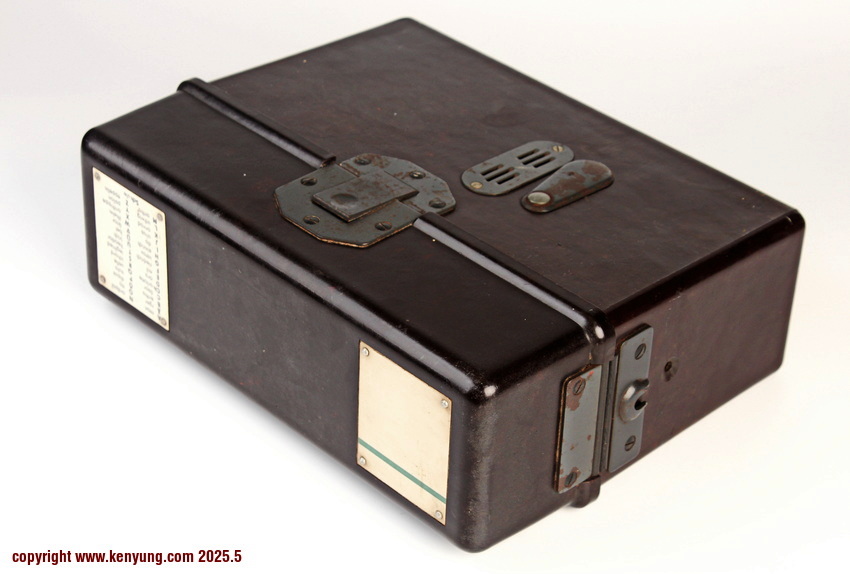

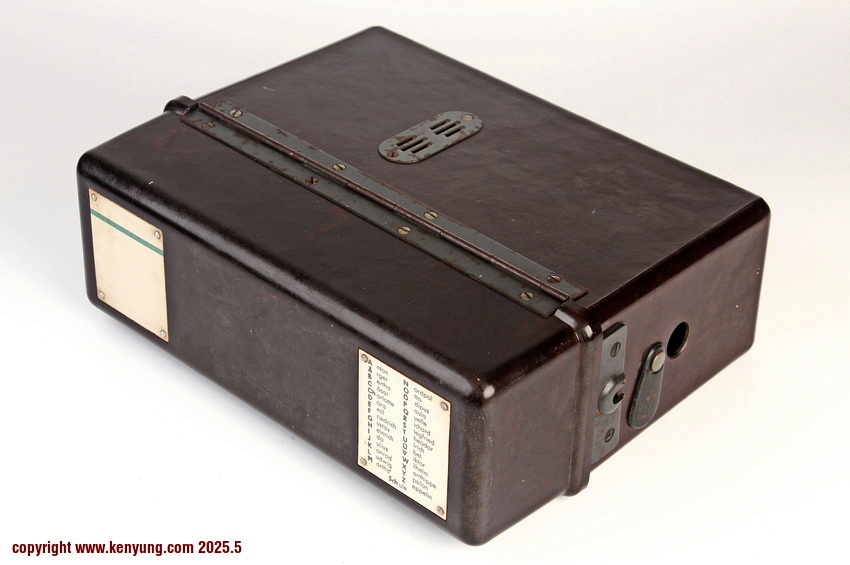

背景1870年代发明的电话迅速应用于军事领域,并从用电话线连接各个基地的固定电话演变为便携式电话。德国军队于1905年首次引进野战电话(feldfernsprecher Alter Art),采用了FF16FF17FF26等多种型号。 1933 年,FF33 (Feldfernsprecher 33) 作为一种新型现场电话推出,并于 1934 年开始部署。 FF33将保护电话的收纳盒从传统的木质收纳盒改为电木材质,只安装了通话所需的最少功能,故障较少,坚固可靠,建立了野战电话的新标准。 FF33采用手摇发电机响铃和1.5伏干电池,不仅可以在互连的野战电话之间进行呼叫,还可以通过电话交换机连接多部电话,并通过连接到无线传输音频。它还支持拨出电话。也可以使用外部电源(例如电话交换机的大电源)进行操作。由于其优秀的基础设计,FF33不需要任何重大改进,在1933年至1945年的12年间生产了超过160万部。直到战后的20世纪70年代,它一直被德国联邦国防军、瑞士、挪威等国家使用,对其他国家开发的野战电话的设计产生了很大的影响,使其成为野战电话的杰作。即使无线通信技术不断发展,难以被敌人拦截且能够更可靠地传输音频的有线通信仍然很重要,FF33 作为有线通信的支柱支持了德军的各个战区。在机枪和火炮的间接射击中,它用于观察哨和射击点之间的通信。

FF33的安装和准备

1.布置要连接的现场电话或电话交换机的电话线,并将电话放置在水平表面上。

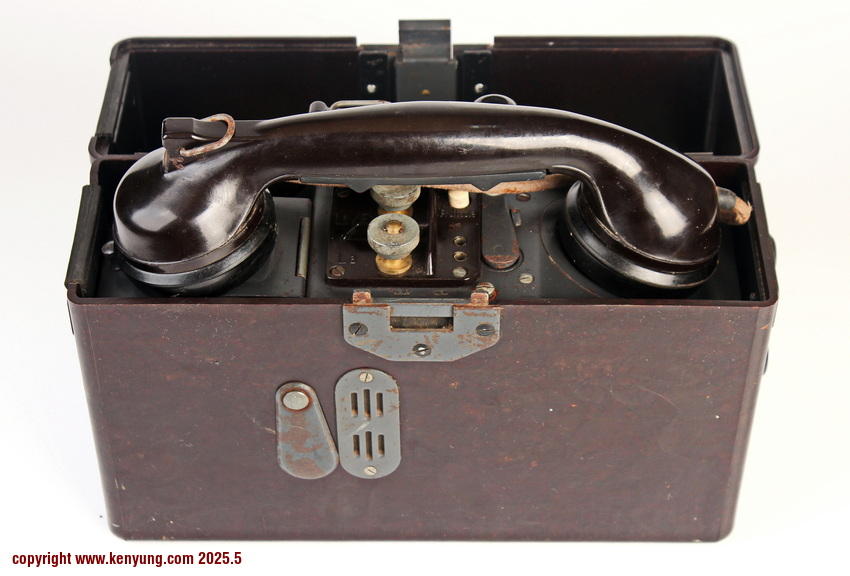

2.打开顶盖。

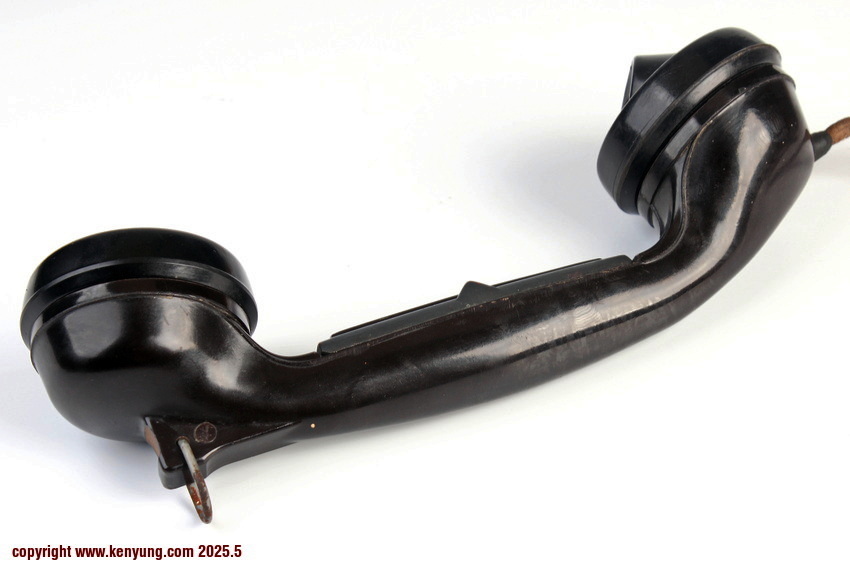

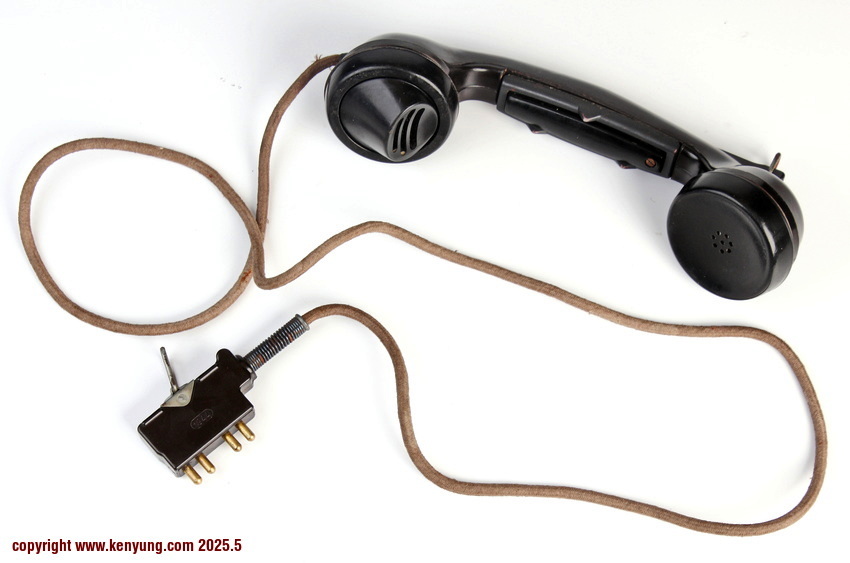

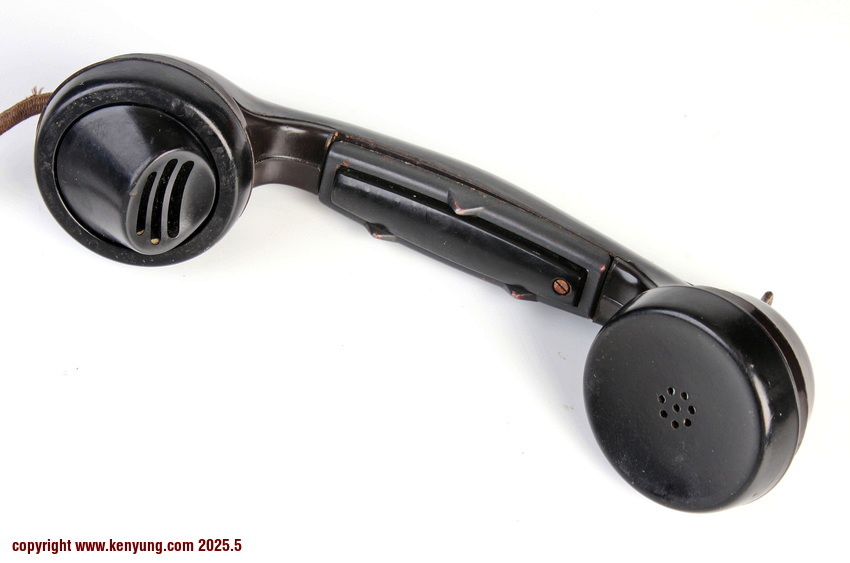

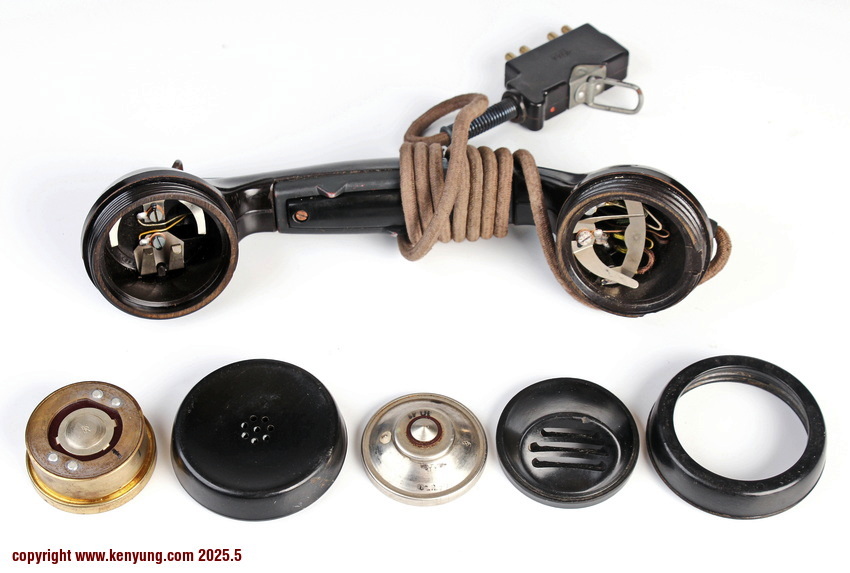

3.取下听筒并将听筒线放在外壳边缘上附有电线保护橡胶的地方。

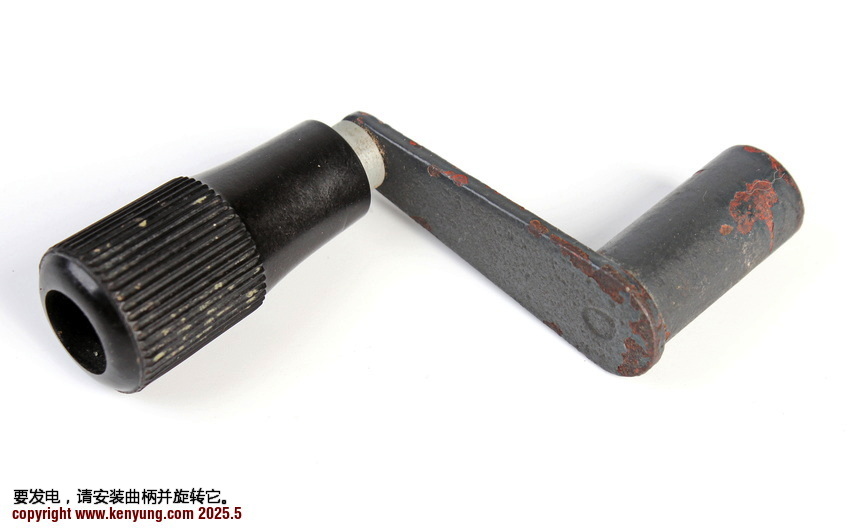

4.将曲柄手柄连接至曲柄端口。

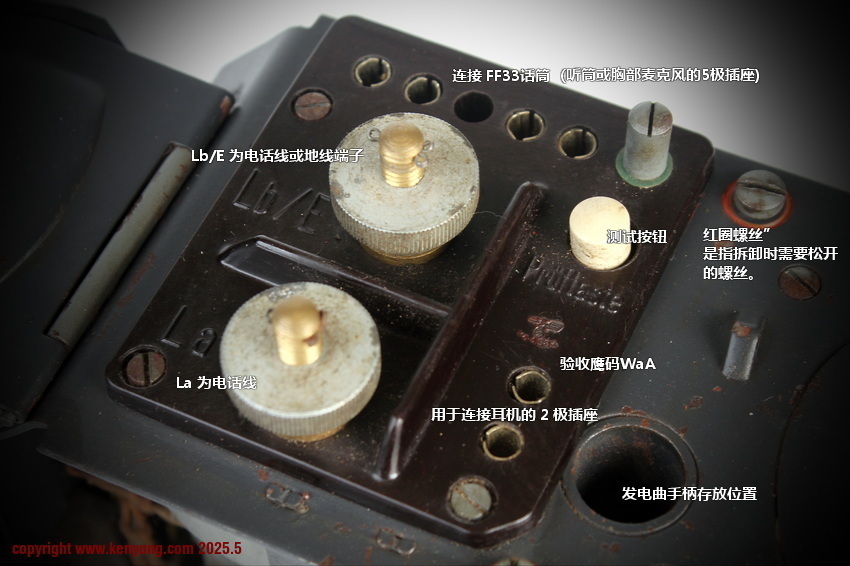

5.松开 Lb/E La 端子。

6.将地线连接至 Lb/E 端子并拧紧螺丝。 *1

7.将电话线连接到 La 端子并拧紧螺丝。 *2

8.确保听筒线、地线和电话线穿过保护橡胶(位于外壳边缘)。

9.关上盖子。

10.将接收器放在耳边并按下 PTT 按钮时,确认噪音被放大。

11.转动曲柄,按响(激活)对方的电话铃。

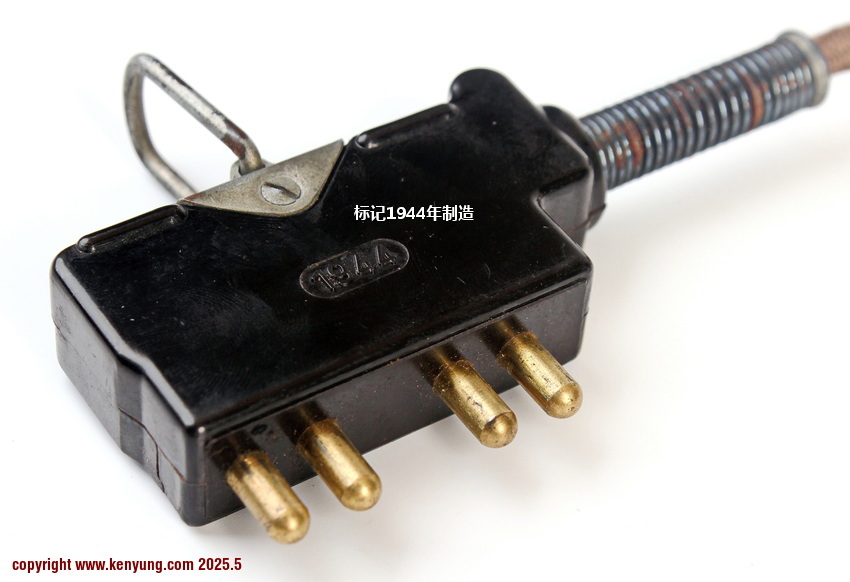

12.检查对方的回复。*1 如果未接地,还要将电话线连接到 Lb/E 端子(使用两根电话线)。*2 使用 2 极连接线时,请将插头插入主机正面的插座中。不要将任何东西连接到 La 端子。即使没有地线也可以进行通信。这样FF33基本都是合盖使用,不使用的时候听筒放在盖上。
